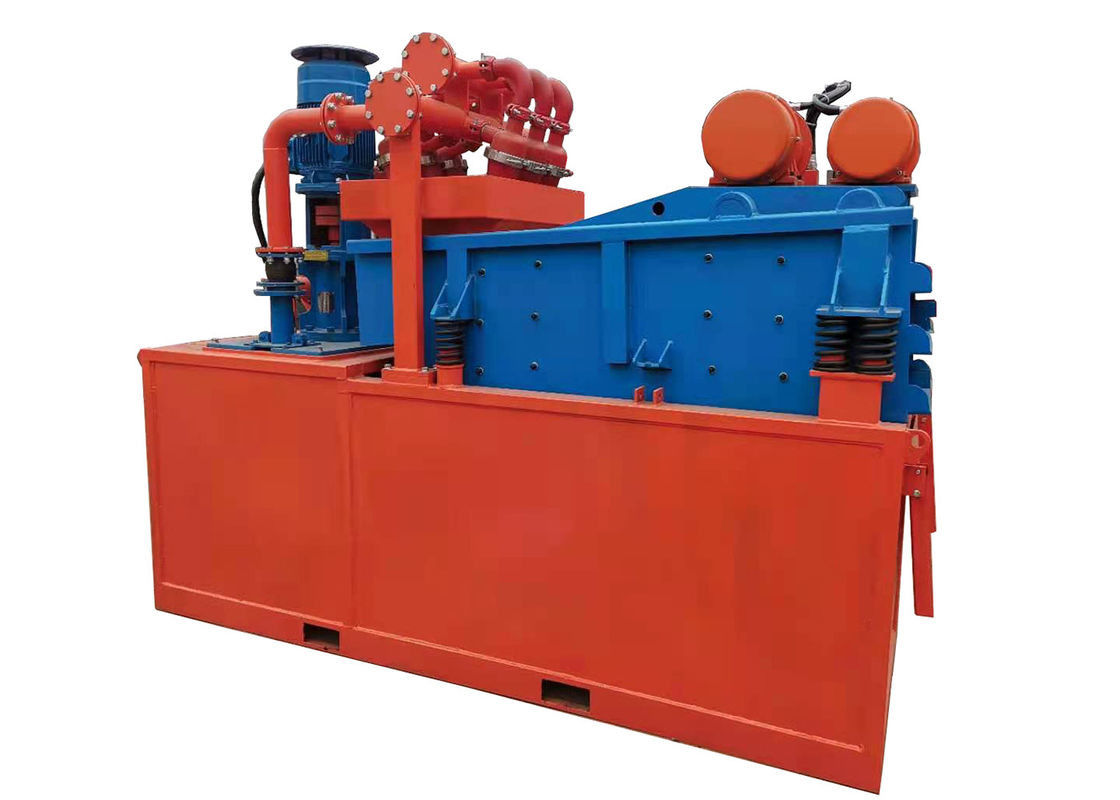

Sistema di circolazione del fango 200m ³/ H HDD Sistema di circolazione del fango ad alta potenza a 8 coni da 40 kW
introduzione
In un sistema completo di riciclaggio dei fanghi, l'agitatore di scisti è l'apparecchiatura di primo stadio sia per il controllo dei solidi che per la pulizia dei fanghi.Gli agitatori di scisto per il controllo dei solidi sono dispositivi che rimuovono i detriti di perforazione dal fluido di perforazione durante la circolazione e la perforazione.Utilizzando uno schermo a rete metallica diverso, l'agitatore a movimento lineare potrebbe rimuovere al massimo i tagli di perforazione e recuperare il prezioso fango di perforazione nel sistema di fango per il successivo trattamento.
Parametri del prodotto
| Modello |
CSJ-FN-30C |
CSJ-FN-60C |
CSJ-FN-120C |
CSJ-FN-200C |
| Portata (m3/ora) |
30 |
60 |
120 |
200 |
| Pompa per liquami |
Modello |
DC-EHM-1.5C |
DC-EHM-3C |
DC-EHM-3C |
DC-EHM-4C |
| Potenza (Kw) |
7.5 |
11 |
22 |
37 |
| Pressione (MPa) |
1.0~2.0 |
| Agitatore di scisto |
Potere (chilowatt) |
1.5 |
2 |
3 |
3 |
| Forza di vibrazione (KN) |
30 |
40 |
60 |
60 |
|
Schermo
dimensione (mm)
|
SU |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Fuori uso |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Modello a cono |
FN-100 |
FN-150 |
| Numero del cono |
3 |
6 |
12 |
8 |
| Dimensione di separazione (μm) |
10-30 |
| Potenza totale (KW) |
9 |
13 |
25 |
40 |
| Dimensione massima del sistema (mm) |
1650X1450X2150 |
2000X1600X2250 |
2170X2000X2400 |
2400*2300*2400 |
| Peso del sistema (Kg) |
1200 |
1900 |
2500 |
3500 |
Utilizzo e applicabilità
L'agitatore di scisto del fluido di perforazione è l'apparecchiatura primaria di controllo dei solidi nel sistema di controllo dei solidi del fluido di perforazione.
L'agitatore di scisto filtra il fluido di perforazione con una grande quantità di tagli, separa le particelle solide di grandi dimensioni e invia il fluido di perforazione alle successive apparecchiature di separazione.
lo Shale Shaker presenta i vantaggi di una struttura semplice, prestazioni affidabili, grande capacità di smaltimento, lunga durata e semplice manutenzione.
Struttura e principio di funzionamento
L'agitatore di scisto è composto da serbatoio di alimentazione, base, scatola di schermatura e motore vibrante, ecc.
Avendo assorbito gli ultimi risultati nella macchina di vagliatura in patria e all'estero e integrato i punti di forza del cerchio e della vibrazione rettilinea, l'agitatore di scisto aumenta notevolmente la velocità di trasporto dei tagli di perforazione e aumenta la quantità di liquido di perforazione attraverso lo schermo, evitando così di incollare sullo schermo .Lo scuotitore di scisto prende doppi motori a vibrazione antideflagrante come fonte di vibrazione e forma un movimento rettilineo mediante l'azione dei motori a vibrazione a rotazione inversa.È particolarmente applicabile nelle condizioni di lavoro con fluttuazione stratigrafica.I suoi vantaggi diventano più evidenti poiché il liquido di perforazione ha una viscosità molto più elevata.

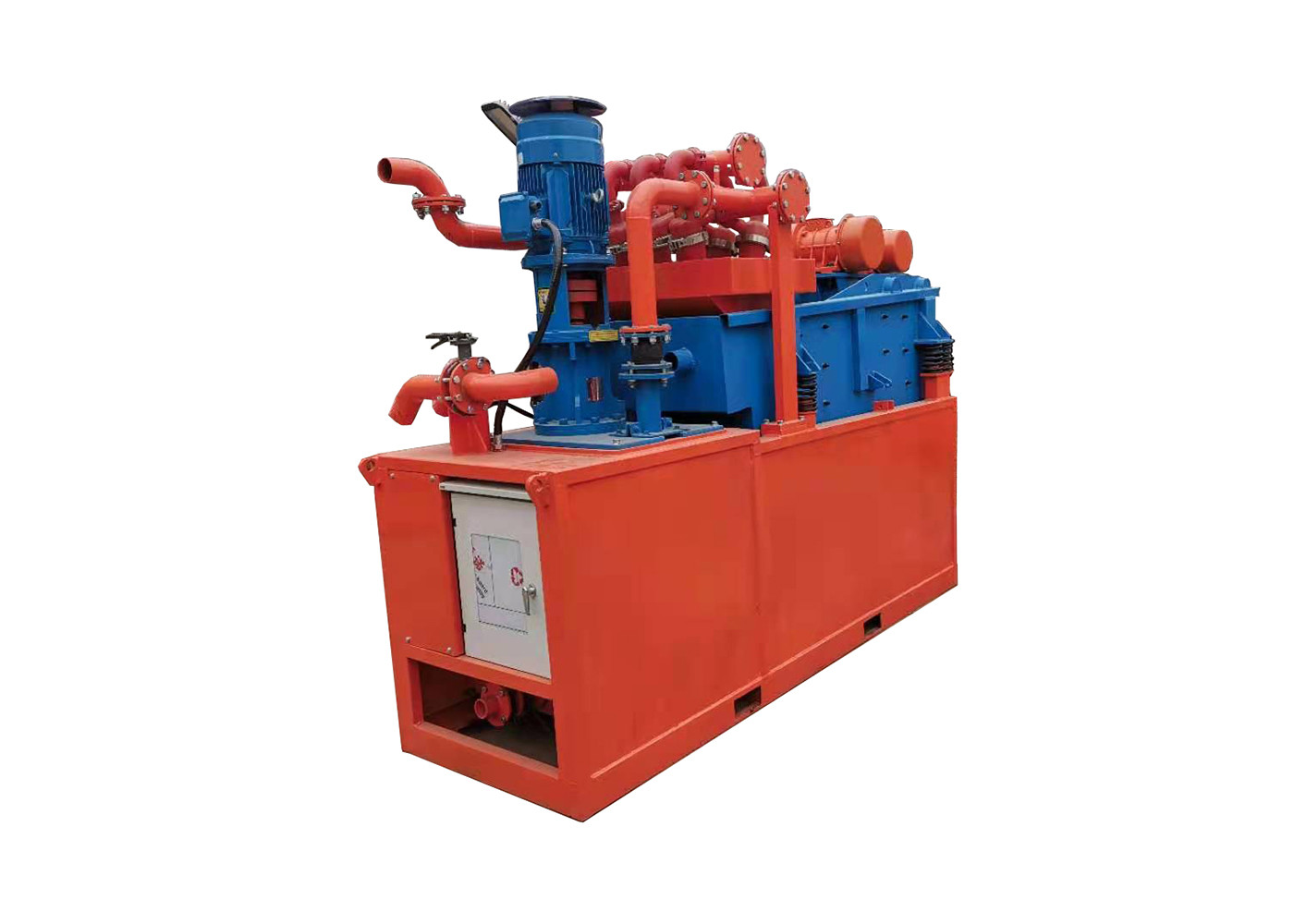

Mostra fotografica
Processo di trattamento del sistema di recupero fanghi economico
Da macchinario funzionante (o vasca di sedimentazione) mediante pompa per liquami
(1) Il fango aspirato passa attraverso il serbatoio di registrazione del fango dell'agitatore di scisto
(2) Schermo vibrante che entra nel sistema di recupero del fango (3) Le particelle grossolane nei liquami di depurazione vengono schermate e quindi entrano nel serbatoio di stoccaggio dei liquami (4), (5) Aspirare dal serbatoio per rimuovere il fango con una certa energia cinetica da il dissabbiatore lungo la tubazione (6) L'ingresso del liquame viene iniettato tangenzialmente e il limo fine viene scaricato dall'ugello di gocciolamento all'estremità inferiore dell'idrociclone nel vaglio vibrante (3) sul vaglio fine superiore del.Dopo la disidratazione e la vagliatura del vaglio fine, il materiale di scoria fine relativamente secco viene separato e il liquame che passa attraverso il vaglio fine ritorna nuovamente al serbatoio di stoccaggio del liquame (4) all'interno.Ma ciclone(6) Il fango pulito trattato entra nel serbatoio di stoccaggio intermedio dal tubo di troppopieno del ciclone(7) E quindi trasportato lungo il tubo di uscita del liquame o restituito al serbatoio di stoccaggio del liquame
(4).Durante la circolazione del fango, una boa di livello del liquido tra il serbatoio di stoccaggio intermedio e il serbatoio di stoccaggio dei fanghi(8) Mantiene costante il livello del liquido nel serbatoio di stoccaggio dei fanghi.Una volta che la quantità di fango in uscita dal serbatoio di stoccaggio del liquame è maggiore di quella fornita, la boa di livello del liquido scenderà con la caduta del livello del liquido.
A questo punto, il fango nel serbatoio di stoccaggio centrale verrà trasferito al serbatoio di stoccaggio del liquame attraverso il tubo di rifornimento del liquame aperto e il livello del liquido aumenterà e tornerà al suo stato originale;Se la fornitura di liquami è maggiore dell'uscita, il serbatoio di stoccaggio dei liquami traboccherà per evitare il trabocco.Quando è richiesto fango di qualità superiore, il processo di selezione del fango nel ciclone può essere ripetuto riducendo l'alimentazione totale del liquame.
Pangolin (Cina) Construction Machinery Co., Ltd. è un produttore di trapani con apparecchiature di collaudo complete e una forte forza tecnica.I nostri prodotti hanno una vasta gamma, alta qualità, prezzo ragionevole e consegna puntuale, che sono ampiamente utilizzati nei giacimenti petroliferi, nella perforazione, nei campi non di scavo e in altri settori.I nostri prodotti sono ampiamente riconosciuti e considerati affidabili dagli utenti e possono soddisfare le mutevoli esigenze economiche e sociali.Per
Diamo il benvenuto a vecchi e nuovi clienti di ogni estrazione sociale a contattarci per futuri rapporti commerciali e successo reciproco!
FAQ:
1. Come ordinare i prodotti?
A: Si prega di inviare la richiesta con la descrizione dettagliata dell'articolo o con il numero di modello.
2. Che ne dici dell'imballaggio comune?
A: Se non vi è alcuna richiesta di imballaggio speciale, lo prenderemo come il nostro normale imballaggio.Prima in un piccolo cartone, quindi metti insieme il cartone più grande per assicurarti che le merci siano state completate.
3. Posso aspettarmi un prodotto di qualità?
R: Sì.la tecnologia di produzione matura che garantisce la qualità soddisfa la richiesta internazionale.
4. Come verificare che il prodotto sia esattamente quello desiderato?
R: Se possibile, si prega di allegare un'immagine di riferimento per evitare qualsiasi malinteso o eventuali collegamenti dal nostro sito Web per una migliore comprensione.
5. Come controllare la qualità?
A: Abbiamo il nostro team di controllo qualità esperto, ci saranno ispezioni e test rigorosi per ogni ordine prima della spedizione.
6. Termine di consegna veloce:
A: Di solito ci vogliono 25 giorni per la produzione. Solo 3 o 5 giorni se disponiamo di stock della dimensione richiesta.
